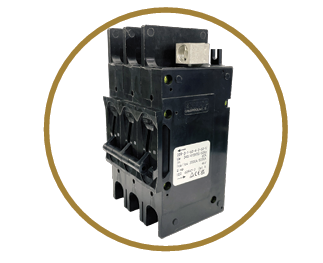

209系列斷路器(包括209、219、229、239、249、259、269和279系列元件)適用于分支電路應用(如EDP、空調、面板和照明控制)。它是一個斷路器系列，有1 6極組件，多種配置和端子樣式，可滿足應用需求。
該系列利用液壓磁原理，能適應本地應用和環境，不受影響保險絲和其他熱設備的溫度條件干擾。其磁性/安培匝數原理可減少溫度變化導致的誤跳閘?？紤]到鐵磁諧振變壓器、燈和電容濾波器引起的浪涌電流愈發重要，Airpax提供獨特慣性延遲(50/60Hz延時單元的標準配置，浪涌不成問題時可去除)，209系列斷路器可承受高脈沖且不影響正常延遲曲線和保護性能。
| 額定電流（Amps） | 電阻 （ohms） | 阻抗 （歐姆） |
| DC 延遲 | 交流，50/60Hz 延遲 | |
| 51, 52, 53 | 61, 62, 63 | |
| 0.1 | 112 | 117 |
| 1 | 0.97 | 1 |
| 5 | 0.042 | 0.044 |
| 10 | 0.011 | 0.012 |
| 20 | 0.0042 | 0.0043 |
| 30 | 0.003 | 0.0031 |
| 50 | 0.0018 | 0.0019 |
| 80 | 0.0014 | 0.0015 |
| 100 | 0.0008 | 0.0009 |
特征：
自由脫扣：超載時即使被強行保持也會跳閘，防止操作員將手柄保持在ON位損壞電路。
跳閘指示：過載時操作手柄正向移到OFF位。
環境規格：
防潮防霉：使用防潮飾面，特殊彈簧和對黑色金屬部件的處理消除潮濕相關問題，真菌惰性外殼和處理避免真菌相關問題。
額定電流：
209/219/229：DC、50/60Hz、400Hz、0.1 100安培。
279型：0.1 100安培直流額定值。
額定電壓：
209/219/229：高達240Vac(50/60Hz或400Hz)或125Vdc;多極裝置可達277Vac/480Vac(50/60Hz)。
279型：160Vdc。所有設備標有標準最大電壓，UL認證的斷路器標有UL認證電壓。
輔助開關額定值：
S.P.D.T.配置，最大額定值為10安培250Vac。
安裝注意事項：
斷路器和通風口與任何導電表面間須留3英寸間距，小于3英寸時導電表面要安裝絕緣體。
無焊連接器：
等級為AL9 CU.，可接受銅或鋁導體，適用于60°和75°電線，有用于細絞線的可選壓力板，詳情聯系工廠。
