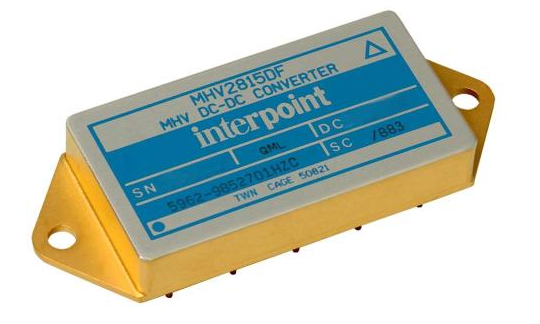

MHV 系列提供 H 類 SMD 編號、16 至 50 Vin、單路、雙路或三路輸出，有九種不同的配置，輸出功率高達 15 瓦。這些轉換器提供標準屏蔽、“ES”屏蔽或“883”MIL-PRF-38534 H 類屏蔽。提供標準微電路圖紙（SMD）。
雙路輸出無交叉調節。
工作溫度 -55° 至 +125°C
符合 H 類標準，參見 SMD 編號數據表
輸入電壓范圍 16 至 50 VDC
瞬態保護 80 V，持續 120 ms
12 Vout單路和雙路至75 V，15 Vout單路和雙路至60 V
完全隔離
固定高頻開關
單輸出型號的輸出微調
禁止和同步功能
高功率密度，效率高達83%
表殼尺寸：
單輸出和雙輸出型號 2.125 × 1.125 × 0.400 毫米（53.98 × 28.58 × 10.16 英寸）
三路輸出型號：1.950 × 1.350 × 0.405 英寸（49.53 × 34.29 × 10.29 毫米）
Flanged 單輸出和雙輸出 2.910 × 1.125 × 0.400 × 73.91 × 28.58 毫米（10.16 英寸）
Flanged三重輸出 2.720 × 1.350 × 0.405 × 69.09 × 34.29 毫米（10.29英寸）
| MODEL | NOMINAL INPUT VOLTAGE | INPUT VOLTAGE RANGE | NUMBER OF OUTPUTS | OUTPUT VOLTAGE | TOTAL OUTPUT POWER (W) | AUXILIARY OUTPUT VOLTAGE | AUXILIARY OUTPUT POWER | TYPICAL EFFICIENCY |
|---|---|---|---|---|---|---|---|---|
| MHV283R3S | 28 | 16-50 | 1 | 3.3 | 10 | NA | NA | 72 |
| MHV2805S | 28 | 16-50 | 1 | 5 | 15 | NA | NA | 77 |
| MHV2812S | 28 | 16-50 | 1 | 12 | 15 | NA | NA | 81 |
| MHV2815S | 28 | 16-50 | 1 | 15 | 15 | NA | NA | 81 |
| MHV2805D | 28 | 16-50 | 2 | 5 | 15 | -5 | 7.5 | 79 |
| MHV2812D | 28 | 16-50 | 2 | 12 | 15 | -12 | 7.5 | 83 |
| MHV2815D | 28 | 16-50 | 2 | 15 | 15 | -15 | 7.5 | 83 |
| MHV28512T | 28 | 16-50 | 3 | 5 | 15 | +/-1212 | 5 | 78 |
| MHV28515T | 28 | 16-50 | 3 | 5 | 15 | 15 | 5 | 78 |
