選型：
BLM9D1819-08AMZ
BLM9D2527-09AMZ
BLM9D1819-08AM

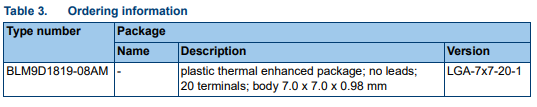

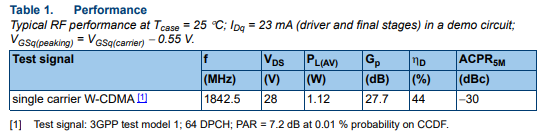

BLM9D1819-08AM 是一款 2 級 8 W 完全集成的 Doherty MMIC 解決方案，采用 Ampleon 最先進的 GEN9 LDMOS 技術。載波和峰值器件、輸入分路器和輸出合路器集成在一個封裝中。這款多頻段器件非常適合作為 1805 MHz 至 1880 MHz 頻率范圍內的設備。
射頻功率MMIC，適用于1805 MHz至1880 MHz頻率范圍內的多載波和多標準GSM、W-CDMA、LTE和NR小型蜂窩基站。
參數
| 象征 | 參數 | 條件 | 最小值 | 典型值/否 | 麥克斯 | 單位 |
|---|---|---|---|---|---|---|
| f范圍 | 頻率范圍 | 1805 | 1880 | 兆赫 | ||
| PL（3分貝） | 3 dB增益壓縮時的標稱輸出功率 | 9 | W | |||
| 測試信號：連續脈沖 | ||||||
| VDS | 漏源電壓 | [0] | 28 | V | ||
| Gp | 功率增益 | [0] | 25.5 | 27.5 | 30 | 分貝 |
| ηD | 排水效率 | [0] | 37 | 43.5 | % | |
| RL系列在 | 輸入回波損耗 | [0] | -16 | -11 | 分貝 | |
| PL（3分貝） | 3 dB增益壓縮時的輸出功率 | [0] | 38.5 | 39.6 | 電子提單 | |
| 晶體管類型 | LD MOS系列 |
| 應用行業 | 蜂窩、無線基礎設施 |
| 應用 | 小基站、基站、4G/LTE、GSM、3G/WCDMA |
| 連續波/脈沖 | 連續波，脈沖 |
| 頻率 | 1.805至1.88 GHz |
| 權力 | 38 . 5至39 . 6dBm(P3dB) |
| 功 率 ( W | 7.08至9.12 W |
| 脈沖寬度 | 100微秒 |
| Duty_Cycle | 10% |
| 功率增益(Gp) | 25.5至30 dB |
| 輸入回波損耗 | 11至16 dB |
| 電源電壓 | 28伏 |
| 漏極效率 | 37至43.5 % |
| 漏極漏電流 | 1.4微安 |
| 柵極漏電流(lg | 140 nA |
| 阻抗Zs | 50歐姆 |
| 結溫(Tj | 175攝氏度 |
| 包裝類型 | 表面貼裝 |
| 尺寸 | 7x7x0 . 98毫米 |
| RoHS指令 | 是的 |
| 等級 | 商業 |
| 儲存溫度 | -55至125攝氏度 |
BLM9D2527-09AM

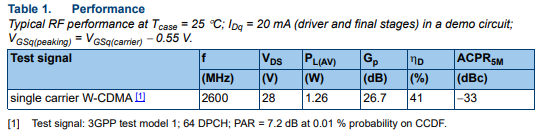

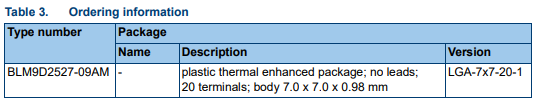

BLM9D2527-09AM 是一款 2 級 9 W 完全集成的 Doherty MMIC 解決方案，采用 Ampleon 最先進的 GEN9 LDMOS 技術。載波和峰值器件、輸入分路器和輸出合路器集成在一個封裝中。這款多頻段器件非常適合作為 2496 MHz 至 2700 MHz 頻率范圍內的設備。
射頻功率MMIC，適用于2496 MHz至2700 MHz頻率范圍內的多載波和多標準GSM、W-CDMA、LTE和NR小型蜂窩基站
| 針 | 象征 | 描述 | 簡化的輪廓 | 圖形符號 |
|---|---|---|---|---|
| 1 | VGS_P | 峰值柵源電壓 |  | |
| 2 | 接地 | 地 | ||
| 3 | 接地 | 地 | ||
| 4 | 射頻 | 射頻輸入 | ||
| 5 | 接地 | 地 | ||
| 6 | 接地 | 地 | ||
| 7 | VDS1_P | 峰值驅動器的漏源電壓 | ||
| 8 | 接地 | 地 | ||
| 9 | VESS系統 | 最后級的漏源電壓 | ||
| 10 | 接地 | 地 | ||
| 11 | 接地 | 地 | ||
| 12 | RFout（射頻輸出） | 射頻輸出 | ||
| 13 | 接地 | 地 | ||
| 14 | 接地 | 地 | ||
| 15 | 接地 | 地 | ||
| 16 | 接地 | 地 | ||
| 17 | 接地 | 地 | ||
| 18 | 接地 | 地 | ||
| 19 | VDS1_C | 載波驅動器的漏源電壓 | ||
| 20 | VGS_C | 載波驅動器的柵源電壓 | ||
| 21 | 接地 | 射頻接地 |
特點和優勢：
集成輸入分配器
集成輸出合路器
效率非常高
專為寬帶操作而設計
獨立控制載波和峰值偏置
集成ESD保護
優異的熱穩定性
高功率增益，輸入和輸出匹配阻抗 50 Ω
