Ultra37000?系列CMOS cpld提供一系列高密度可編程邏輯解決方案，具有無與倫比的系統性能。Ultra37000系列旨在為高密度cpld帶來22V10的靈活性、易用性和性能。該體系結構基于由可編程互連矩陣(PIM)連接的許多邏輯塊。每個邏輯塊都有自己的產品項數組、產品項分配器和16個宏單元格。PIM將來自邏輯塊輸出和所有輸入引腳的信號分配到邏輯塊輸入。
所有的Ultra37000設備都是電擦除和系統內可編程(ISR)的，這簡化了設計和制造流程，從而降低了成本。ISR功能提供了重新配置設備的能力，而無需更改設計導致引腳或時序更改。Cypress ISR功能是通過jtag兼容的串行接口實現的。數據分別通過TDI和TDO引腳輸入和輸出。由于Ultra37000器件優越的可路由性和簡單的時序模型，ISR允許用戶改變現有的邏輯設計，同時固定引腳分配并保持系統性能。
整個系列具有用于ISR和邊界掃描的JTAG，并且與PCI本地總線規范兼容，滿足電氣和時序要求。Ultra37000系列在所有I/ o上都具有用戶可編程總線保持功能。
Ultra37000 5V設備
Ultra37000采用5V電源供電，支持5V或3.3V的I/O電平。VCCO連接提供了連接到5V或3.3V總線的能力。通過將VCCO引腳連接到5V，用戶可以確保輸出上的5V TTL電平。如果VCCO連接到3.3V，則輸出電平滿足3.3V JEDEC標準CMOS電平，并且允許5V。這些設備需要5V ISR編程。
Ultra37000V 3.3V設備
使用3.3V電源的設備在所有VCCO引腳上都需要3.3V，從而降低了設備的功耗。這些器件支持3.3V JEDEC標準CMOS輸出電平，并具有5v容忍度。這些設備允許3.3V ISR編程。
特性：
■系統內可編程(ISR) CMOS cpld
?JTAG接口可重構性
?設計變更不會引起引腳變更
?設計變更不會引起時序變更
■高密度
?檢測32到512個宏細胞
?到264 I/O引腳
?檢測5個專用輸入，包括4個時鐘引腳
■簡單的時序模型
?無扇出延遲
?無擴展器延遲
?無專用vs. I/O引腳延遲
?通過PIM無額外延遲
?使用完整16個產品條款不受處罰
?轉向或共享產品條款無延遲
■3.3V和5V版本
■PCI兼容[1]
■所有I/ o上的可編程總線保持能力
■智能產品期限分配器提供
?到任何宏細胞的0到16個產品項
?產品期限導向(Product term steering
?本地宏細胞之間的產品術語共享
靈活的時鐘
?每個設備4個同步時鐘
?產品期限時鐘
?每個邏輯塊的時鐘極性控制
■在所有密度下提供一致的封裝和輸出
?簡化設計遷移
?檢測3.3V和5V器件的相同引腳輸出
■包裝
?檢測PLCC、PQFP、TQFP和細間距BGA封裝中的44至256個引腳
?無鉛封裝可用

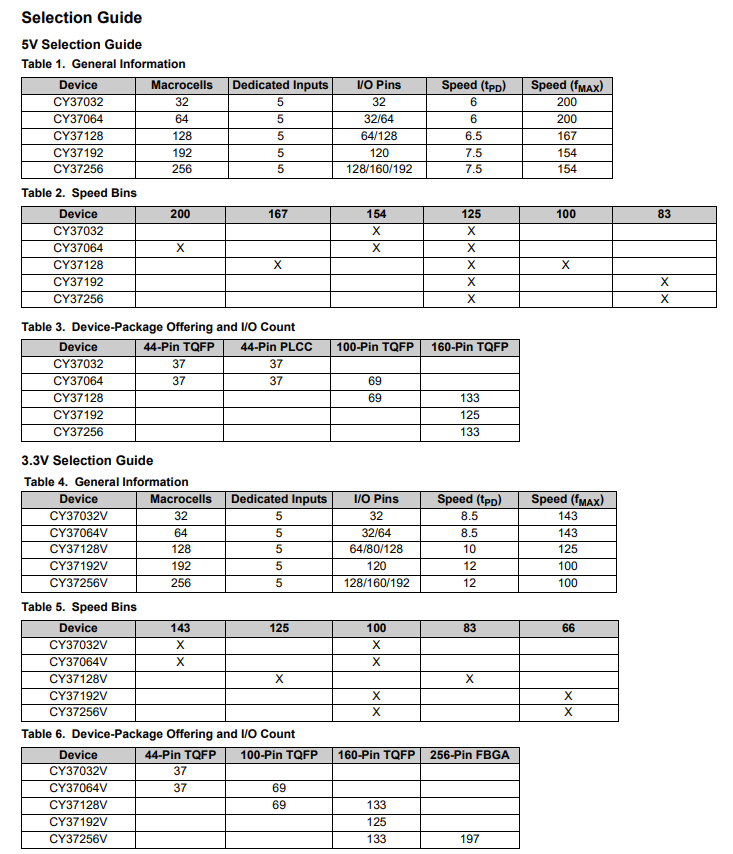

產品技術規格：
| EU RoHS | Compliant |
| Part Status | Obsolete |
| Automotive | No |
| PPAP | No |
| Family Name | Ultra37000 |
| Program Memory Type | ROMLess |
| Number of Logic Blocks/Elements | 8 |
| Number of Global Clocks | 4 |
| Number of Macro Cells | 128 |
| Product Terms | 16 |
| Device System Gates | 3800 |
| Data Gate | No |
| Maximum Number of User I/Os | 69 |
| In-System Programmability | Yes |
| Programmability | Yes |
| Reprogrammability Support | Yes |
| Maximum Internal Frequency (MHz) | 100 |
| Maximum Clock to Output Delay (ns) | 6.5 |
| Maximum Propagation Delay Time (ns) | 12 |
| Speed Grade | 100 |
| Individual Output Enable Control | No |
| Minimum Operating Supply Voltage (V) | 4.75 |
| Maximum Operating Supply Voltage (V) | 5.25 |
| Typical Operating Supply Voltage (V) | 5 |
| I/O Voltage (V) | 3.3|5 |
| Tolerant Configuration Interface Voltage (V) | 5 |
| Minimum Operating Temperature (°C) | 0 |
| Maximum Operating Temperature (°C) | 70 |
| Supplier Temperature Grade | Commercial |
| Tradename | Ultra37000 |
| Mounting | Surface Mount |
| Package Height | 3.68(Min) |
| Package Width | 29.41(Max) |
| Package Length | 29.41(Max) |
| PCB changed | 84 |
| Standard Package Name | LCC |
| Supplier Package | PLCC |
| Pin Count | 84 |
| Lead Shape | J-Lead |
