| 接口控制 | 前面板，以太網/互聯網（網頁或 SCPI） |
| 軟件 | 免費驅動程序 |
| 尺寸 重量 | 機架 19" 2U 19"W x 3.5"H x 12"D [48.25mm x 8.9mm x 30mm] *帶安裝耳 |
| 權力 | Autovolt 90 至 220 Vac / 0.5 Amp |
- 產品詳情

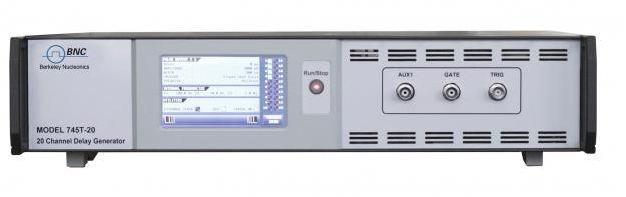

745T-20C 型數字延遲發生器為用戶提供了驚人的 20 個獨立的脈沖延遲和寬度通道。這款多通道數字延遲發生器提供 100 ps 的延遲分辨率和可選的 1 ps分辨率。使用內部或外部觸發時，抖動小于 25 ps。
745T-20C 型為 50 Ω提供高達 6 V 的電壓，滿足所有 TTL 應用。電平可逐通道調節，為您提供完整的時間和幅度域控制?？焖佥敵?，上升時間為 1 ns，位于后面板上，為復雜的實驗提供優雅的外觀。前面板控件可通過觸摸屏界面訪問，該界面具有多種編程選項(以太網等)用于遠程控制。
所有參數(延遲/幅度/寬度/觸發)也可以通過嵌入式 GUI 進行控制，該 GUI 在 HTML 瀏覽器(如 Internet Explorer、Firefox 或 Chrome)中以 10 或 100 Mb/s 的速率打開。
745T-20C 型特別適用于納秒和皮秒域中的門控、延遲、脈沖和同步許多實驗。節省空間、降低校準成本以及對如此多通道的簡單控制是多通道定時用戶的理想選擇。
觸發
745T-20C 型數字延遲發生器為用戶提供了多種觸發定時通道的選項：外部、內部和遠程。在正斜率上外部觸發。內部重復率發生器可以通過前面板按鈕啟動，也可以通過軟件界面遠程啟動。任何一種觸發模式都可以設置為單次或重復。擴展到 40 或 60 個通道
745T-20C 型可以擴展為提供多達 60 個通道，所有通道都具有相同的高性能。( *注意：外部觸發不適用于 40 / 60 通道。)
規格：
延誤
| 通道數 | 20 個獨立的延遲輸出 |
| 范圍 | 0 至 10 秒 |
| 分辨率 | 100 ps（標準） 1 ps（選項 4） |
| RMS 抖動 | 25 ps（T0 至任意輸出） |
| 準確性 | < 250 ps + 延遲 x 10-7 |
| 時基 | 0.05 ppm 穩定性 |
觸發源
| 內部 | 3 個發生器 0.1 Hz 至 10 kHz，按 1-2-5 順序排列 |
| 外部 | 速率高達 50 kHz，1 V/50 Ω 閾值，斜率為正;最小脈沖寬度：5 ns |
| 命令 | 2 單次拍攝 |
輸出 T1 至 T20
| 波幅 | 3 V 至 6 V 可調至 50 Ω |
| 上升/下降時間 | 5 ns/ 5 ns |
| 寬度 | 100 ns - 300 ms |
| 極性 | 低電平有效/高電平有效 |
| 連接器 | 上。 |
| 時鐘輸入 （1） | 10 MHz 至 100 MHz（客戶選擇固定輸入） |
常規
大面積定時
多路輸出
爆炸物檢測
精密激光和相機定時
高精度脈沖/門應用
