RL78/G16微控制器Renesas瑞薩
發布時間:2024-04-19 09:30:59 瀏覽:557
RL78/G16微控制器是一款由Renesas推出的通用微控制器,具備高達16MHz的工作頻率的電容式觸摸通道。這款微型小引腳通用微控制器特別適合家用電器和高溫環境操作要求。它配備了電容式傳感器單元,并提供豐富的產品線,包括10引腳產品在內,是瑞薩電子最小的引腳封裝之一。此外,該微控制器還配備了功能安全的硬件,有助于用戶通過家用電器安全標準IEC/UL60730認證。由于內置了高精度(±1.0%)的高速片上振蕩器、數據閃存、豐富的串行接口和比較器,它非常適合要求節省空間的應用場合。
- CPU核心:搭載RL78內核,最高主頻可達16MHz。
- 工作電壓:范圍從2.4V到5.5V,適應不同電路需求。
- **引腳封裝**:提供10至32引腳的產品線,適用于各種尺寸的設計。
- 存儲:具有16KB或32KB的程序閃存、2KB SRAM和1KB數據閃存,滿足數據處理需求。
- 工作溫度:可在不超過125°C的環境下正常工作。
- 電容式感應單元:增強型電容式感應單元(CTSUb)可用于觸摸應用。
- 定時器:提供8路16位定時器、1路看門狗定時器、1路12位間隔定時器和1路實時時鐘。
- PWM輸出:支持7路PWM輸出,可用于精確控制電平。
- 模擬功能:包含11路8/10位A/D轉換器,適用于模擬信號處理。
- 片上振蕩器:高速振蕩器可達最高16MHz,低速振蕩器頻率為15kHz。
- 安全功能:具備A/D測試、CRC計算器、RAM奇偶校驗錯誤檢測、頻率檢測、無效存儲器訪問檢測等功能,提升系統穩定性。
- 其他功能:支持通電重置、低電壓檢測、片上調試功能。
- 封裝:提供SSOP、LQFP、QFN等多種封裝形式,方便集成至不同的電路板設計中。
RL78/G16微控制器提供多種便利的開發環境,如評估板(Fast Prototyping Board)可通過USB線進行編寫和調試程序,智能配置器(Smart Configurator)通過GUI簡化設計,電容式觸摸評估系統縮短觸摸界面開發周期。此外,該微控制器與現有的RL78系列兼容,可無縫切換,適用于家電、消費類電子產品和工業設備等廣泛用途。
產品型號:
Product ID | 程序存儲器 (KB) | 內存 (KB) | 溫度范圍 | 電源電壓 (V) | 工作頻率(最大值) (MHz) | 產品尺寸 (mm) |
R5F1211AASP#10 | 16 | 2 | -40 to 85°C | 2.4 - 5.5 | 16 | 4 x 4 x 1.45 |
R5F1211CASP#30 | 32 | 2 | -40 to 85°C | 2.4 - 5.5 | 16 | 4 x 4 x 1.45 |
R5F1211CGSP#10 | 32 | 2 | -40 to 105°C | 2.4 - 5.5 | 16 | 4 x 4 x 1.45 |
R5F1211AASP#50 | 16 | 2 | -40 to 85°C | 2.4 - 5.5 | 16 | 4 x 4 x 1.45 |
R5F1211CGSP#30 | 32 | 2 | -40 to 105°C | 2.4 - 5.5 | 16 | 4 x 4 x 1.45 |
R5F1211CGSP#50 | 32 | 2 | -40 to 105°C | 2.4 - 5.5 | 16 | 4 x 4 x 1.45 |
R5F1211AGSP#30 | 16 | 2 | -40 to 105°C | 2.4 - 5.5 | 16 | 4 x 4 x 1.45 |
R5F1211AGSP#50 | 16 | 2 | -40 to 105°C | 2.4 - 5.5 | 16 | 4 x 4 x 1.45 |
R5F1211CMSP#30 | 32 | 2 | -40 to 125°C | 2.4 - 5.5 | 16 | 4 x 4 x 1.45 |
R5F1211AMSP#10 | 16 | 2 | -40 to 125°C | 2.4 - 5.5 | 16 | 4 x 4 x 1.45 |
R5F1211CMSP#50 | 32 | 2 | -40 to 125°C | 2.4 - 5.5 | 16 | 4 x 4 x 1.45 |
R5F1211AMSP#50 | 16 | 2 | -40 to 125°C | 2.4 - 5.5 | 16 | 4 x 4 x 1.45 |
R5F1211CASP#10 | 32 | 2 | -40 to 85°C | 2.4 - 5.5 | 16 | 4 x 4 x 1.45 |
R5F1214AANA#20 | 16 | 2 | -40 to 85°C | 2.4 - 5.5 | 16 | 1 x 3 x 3 |
R5F1214AGSP#50 | 16 | 2 | -40 to 105°C | 2.4 - 5.5 | 16 | 5 x 4 x 1.725 |
R5F1214CMNA#40 | 32 | 2 | -40 to 125°C | 2.4 - 5.5 | 16 | 1 x 3 x 3 |
R5F1214AANA#00 | 16 | 2 | -40 to 85°C | 2.4 - 5.5 | 16 | 1 x 3 x 3 |
R5F1214CASP#10 | 32 | 2 | -40 to 85°C | 2.4 - 5.5 | 16 | 5 x 4 x 1.725 |
R5F1214AGSP#30 | 16 | 2 | -40 to 105°C | 2.4 - 5.5 | 16 | 5 x 4 x 1.725 |
R5F1214CMNA#20 | 32 | 2 | -40 to 125°C | 2.4 - 5.5 | 16 | 1 x 3 x 3 |
R5F1214CANA#40 | 32 | 2 | -40 to 85°C | 2.4 - 5.5 | 16 | 1 x 3 x 3 |
R5F1214AGSP#10 | 16 | 2 | -40 to 105°C | 2.4 - 5.5 | 16 | 5 x 4 x 1.725 |
R5F1214AGNA#00 | 16 | 2 | -40 to 105°C | 2.4 - 5.5 | 16 | 1 x 3 x 3 |
R5F1214CGSP#50 | 32 | 2 | -40 to 105°C | 2.4 - 5.5 | 16 | 5 x 4 x 1.725 |
R5F1214CANA#20 | 32 | 2 | -40 to 85°C | 2.4 - 5.5 | 16 | 1 x 3 x 3 |
R5F1214CMNA#00 | 32 | 2 | -40 to 125°C | 2.4 - 5.5 | 16 | 1 x 3 x 3 |
R5F1214CASP#30 | 32 | 2 | -40 to 85°C | 2.4 - 5.5 | 16 | 5 x 4 x 1.725 |
R5F1214CMSP#10 | 32 | 2 | -40 to 125°C | 2.4 - 5.5 | 16 | 5 x 4 x 1.725 |
R5F1214AMNA#00 | 16 | 2 | -40 to 125°C | 2.4 - 5.5 | 16 | 1 x 3 x 3 |
R5F1214CASP#50 | 32 | 2 | -40 to 85°C | 2.4 - 5.5 | 16 | 5 x 4 x 1.725 |
R5F1214AGNA#40 | 16 | 2 | -40 to 105°C | 2.4 - 5.5 | 16 | 1 x 3 x 3 |
R5F1214AANA#40 | 16 | 2 | -40 to 85°C | 2.4 - 5.5 | 16 | 1 x 3 x 3 |
R5F1214CMSP#30 | 32 | 2 | -40 to 125°C | 2.4 - 5.5 | 16 | 5 x 4 x 1.725 |
R5F1214CGNA#00 | 32 | 2 | -40 to 105°C | 2.4 - 5.5 | 16 | 1 x 3 x 3 |
R5F1214AASP#10 | 16 | 2 | -40 to 85°C | 2.4 - 5.5 | 16 | 5 x 4 x 1.725 |
R5F1214CMSP#50 | 32 | 2 | -40 to 125°C | 2.4 - 5.5 | 16 | 5 x 4 x 1.725 |
R5F1214AMNA#40 | 16 | 2 | -40 to 125°C | 2.4 - 5.5 | 16 | 1 x 3 x 3 |
R5F1214CGNA#20 | 32 | 2 | -40 to 105°C | 2.4 - 5.5 | 16 | 1 x 3 x 3 |
R5F1214AASP#30 | 16 | 2 | -40 to 85°C | 2.4 - 5.5 | 16 | 5 x 4 x 1.725 |
R5F1214AMSP#10 | 16 | 2 | -40 to 125°C | 2.4 - 5.5 | 16 | 5 x 4 x 1.725 |
R5F1214CGNA#40 | 32 | 2 | -40 to 105°C | 2.4 - 5.5 | 16 | 1 x 3 x 3 |
R5F1214AASP#50 | 16 | 2 | -40 to 85°C | 2.4 - 5.5 | 16 | 5 x 4 x 1.725 |
R5F1214AMSP#30 | 16 | 2 | -40 to 125°C | 2.4 - 5.5 | 16 | 5 x 4 x 1.725 |
R5F1214AMSP#50 | 16 | 2 | -40 to 125°C | 2.4 - 5.5 | 16 | 5 x 4 x 1.725 |
R5F1214AGNA#20 | 16 | 2 | -40 to 105°C | 2.4 - 5.5 | 16 | 1 x 3 x 3 |
R5F1214CANA#00 | 32 | 2 | -40 to 85°C | 2.4 - 5.5 | 16 | 1 x 3 x 3 |
R5F1214CGSP#30 | 32 | 2 | -40 to 105°C | 2.4 - 5.5 | 16 | 5 x 4 x 1.725 |
R5F1214CGSP#10 | 32 | 2 | -40 to 105°C | 2.4 - 5.5 | 16 | 5 x 4 x 1.725 |
R5F1216AMSP#50 | 16 | 2 | -40 to 125°C | 2.4 - 5.5 | 16 | 6 x 4 x 1.45 |
R5F1216CASP#50 | 32 | 2 | -40 to 85°C | 2.4 - 5.5 | 16 | 6 x 4 x 1.45 |
R5F1216CGSP#30 | 32 | 2 | -40 to 105°C | 2.4 - 5.5 | 16 | 6 x 4 x 1.45 |
R5F1216CGSP#50 | 32 | 2 | -40 to 105°C | 2.4 - 5.5 | 16 | 6 x 4 x 1.45 |
R5F1216CMSP#30 | 32 | 2 | -40 to 125°C | 2.4 - 5.5 | 16 | 6 x 4 x 1.45 |
R5F1216CMSP#50 | 32 | 2 | -40 to 125°C | 2.4 - 5.5 | 16 | 6 x 4 x 1.45 |
R5F1216AASP#50 | 16 | 2 | -40 to 85°C | 2.4 - 5.5 | 16 | 6 x 4 x 1.45 |
R5F1216AGSP#30 | 16 | 2 | -40 to 105°C | 2.4 - 5.5 | 16 | 6 x 4 x 1.45 |
R5F1216AGSP#50 | 16 | 2 | -40 to 105°C | 2.4 - 5.5 | 16 | 6 x 4 x 1.45 |
R5F1216AMSP#30 | 16 | 2 | -40 to 125°C | 2.4 - 5.5 | 16 | 6 x 4 x 1.45 |
R5F1217CANA#00 | 32 | 2 | -40 to 85°C | 2.4 - 5.5 | 16 | 4 x 4 x 0.8 |
R5F1217CANA#20 | 32 | 2 | -40 to 85°C | 2.4 - 5.5 | 16 | 4 x 4 x 0.8 |
R5F1217AANA#00 | 16 | 2 | -40 to 85°C | 2.4 - 5.5 | 16 | 4 x 4 x 0.8 |
R5F1217CANA#40 | 32 | 2 | -40 to 85°C | 2.4 - 5.5 | 16 | 4 x 4 x 0.8 |
R5F1217AANA#20 | 16 | 2 | -40 to 85°C | 2.4 - 5.5 | 16 | 4 x 4 x 0.8 |
R5F1217CGNA#00 | 32 | 2 | -40 to 105°C | 2.4 - 5.5 | 16 | 4 x 4 x 0.8 |
R5F1217CGNA#20 | 32 | 2 | -40 to 105°C | 2.4 - 5.5 | 16 | 4 x 4 x 0.8 |
R5F1217AGNA#00 | 16 | 2 | -40 to 105°C | 2.4 - 5.5 | 16 | 4 x 4 x 0.8 |
R5F1217CGNA#40 | 32 | 2 | -40 to 105°C | 2.4 - 5.5 | 16 | 4 x 4 x 0.8 |
R5F1217AGNA#20 | 16 | 2 | -40 to 105°C | 2.4 - 5.5 | 16 | 4 x 4 x 0.8 |
R5F1217CMNA#00 | 32 | 2 | -40 to 125°C | 2.4 - 5.5 | 16 | 4 x 4 x 0.8 |
R5F1217CMNA#20 | 32 | 2 | -40 to 125°C | 2.4 - 5.5 | 16 | 4 x 4 x 0.8 |
R5F1217AMNA#00 | 16 | 2 | -40 to 125°C | 2.4 - 5.5 | 16 | 4 x 4 x 0.8 |
R5F1217CMNA#40 | 32 | 2 | -40 to 125°C | 2.4 - 5.5 | 16 | 4 x 4 x 0.8 |
R5F1217AMNA#20 | 16 | 2 | -40 to 125°C | 2.4 - 5.5 | 16 | 4 x 4 x 0.8 |
R5F1217AMNA#40 | 16 | 2 | -40 to 125°C | 2.4 - 5.5 | 16 | 4 x 4 x 0.8 |
R5F121BCGFP#10 | 32 | 2 | -40 to 105°C | 2.4 - 5.5 | 16 | 7 x 7 x 1.7 |
R5F121BCMNA#40 | 32 | 2 | -40 to 125°C | 2.4 - 5.5 | 16 | 5 x 5 x 0.8 |
R5F121BAMFP#50 | 16 | 2 | -40 to 125°C | 2.4 - 5.5 | 16 | 7 x 7 x 1.7 |
R5F121BCGFP#30 | 32 | 2 | -40 to 105°C | 2.4 - 5.5 | 16 | 7 x 7 x 1.7 |
R5F121BAANA#20 | 16 | 2 | -40 to 85°C | 2.4 - 5.5 | 16 | 5 x 5 x 0.8 |
R5F121BAMNA#00 | 16 | 2 | -40 to 125°C | 2.4 - 5.5 | 16 | 5 x 5 x 0.8 |
R5F121BCGFP#50 | 32 | 2 | -40 to 105°C | 2.4 - 5.5 | 16 | 7 x 7 x 1.7 |
R5F121BAANA#40 | 16 | 2 | -40 to 85°C | 2.4 - 5.5 | 16 | 5 x 5 x 0.8 |
R5F121BAMNA#20 | 16 | 2 | -40 to 125°C | 2.4 - 5.5 | 16 | 5 x 5 x 0.8 |
R5F121BCGNA#00 | 32 | 2 | -40 to 105°C | 2.4 - 5.5 | 16 | 5 x 5 x 0.8 |
R5F121BAGFP#10 | 16 | 2 | -40 to 105°C | 2.4 - 5.5 | 16 | 7 x 7 x 1.7 |
R5F121BAMNA#40 | 16 | 2 | -40 to 125°C | 2.4 - 5.5 | 16 | 5 x 5 x 0.8 |
R5F121BCGNA#20 | 32 | 2 | -40 to 105°C | 2.4 - 5.5 | 16 | 5 x 5 x 0.8 |
R5F121BAGFP#30 | 16 | 2 | -40 to 105°C | 2.4 - 5.5 | 16 | 7 x 7 x 1.7 |
R5F121BCAFP#10 | 32 | 2 | -40 to 85°C | 2.4 - 5.5 | 16 | 7 x 7 x 1.7 |
R5F121BCGNA#40 | 32 | 2 | -40 to 105°C | 2.4 - 5.5 | 16 | 5 x 5 x 0.8 |
R5F121BAGFP#50 | 16 | 2 | -40 to 105°C | 2.4 - 5.5 | 16 | 7 x 7 x 1.7 |
R5F121BCMFP#10 | 32 | 2 | -40 to 125°C | 2.4 - 5.5 | 16 | 7 x 7 x 1.7 |
R5F121BAGNA#00 | 16 | 2 | -40 to 105°C | 2.4 - 5.5 | 16 | 5 x 5 x 0.8 |
R5F121BCAFP#50 | 32 | 2 | -40 to 85°C | 2.4 - 5.5 | 16 | 7 x 7 x 1.7 |
R5F121BCMFP#30 | 32 | 2 | -40 to 125°C | 2.4 - 5.5 | 16 | 7 x 7 x 1.7 |
R5F121BAGNA#20 | 16 | 2 | -40 to 105°C | 2.4 - 5.5 | 16 | 5 x 5 x 0.8 |
R5F121BCANA#00 | 32 | 2 | -40 to 85°C | 2.4 - 5.5 | 16 | 5 x 5 x 0.8 |
R5F121BCAFP#30 | 32 | 2 | -40 to 85°C | 2.4 - 5.5 | 16 | 7 x 7 x 1.7 |
R5F121BAAFP#10 | 16 | 2 | -40 to 85°C | 2.4 - 5.5 | 16 | 7 x 7 x 1.7 |
R5F121BCMFP#50 | 32 | 2 | -40 to 125°C | 2.4 - 5.5 | 16 | 7 x 7 x 1.7 |
R5F121BCANA#20 | 32 | 2 | -40 to 85°C | 2.4 - 5.5 | 16 | 5 x 5 x 0.8 |
R5F121BAAFP#30 | 16 | 2 | -40 to 85°C | 2.4 - 5.5 | 16 | 7 x 7 x 1.7 |
R5F121BCMNA#00 | 32 | 2 | -40 to 125°C | 2.4 - 5.5 | 16 | 5 x 5 x 0.8 |
R5F121BAMFP#10 | 16 | 2 | -40 to 125°C | 2.4 - 5.5 | 16 | 7 x 7 x 1.7 |
R5F121BCANA#40 | 32 | 2 | -40 to 85°C | 2.4 - 5.5 | 16 | 5 x 5 x 0.8 |
R5F121BAAFP#50 | 16 | 2 | -40 to 85°C | 2.4 - 5.5 | 16 | 7 x 7 x 1.7 |
R5F121BCMNA#20 | 32 | 2 | -40 to 125°C | 2.4 - 5.5 | 16 | 5 x 5 x 0.8 |
R5F121BAMFP#30 | 16 | 2 | -40 to 125°C | 2.4 - 5.5 | 16 | 7 x 7 x 1.7 |
R5F121BAANA#00 | 16 | 2 | -40 to 85°C | 2.4 - 5.5 | 16 | 5 x 5 x 0.8 |
R5F121BAGNA#40 | 16 | 2 | -40 to 105°C | 2.4 - 5.5 | 16 | 5 x 5 x 0.8 |
R5F1211AASP#30 | 16 | 2 | -40 to 85°C | 2.4 - 5.5 | 16 | 4 x 4 x 1.45 |
R5F1211AMSP#30 | 16 | 2 | -40 to 125°C | 2.4 - 5.5 | 16 | 4 x 4 x 1.45 |
R5F1211CMSP#10 | 32 | 2 | -40 to 125°C | 2.4 - 5.5 | 16 | 4 x 4 x 1.45 |
R5F1214AMNA#20 | 16 | 2 | -40 to 125°C | 2.4 - 5.5 | 16 | 1 x 3 x 3 |
R5F1216AASP#30 | 16 | 2 | -40 to 85°C | 2.4 - 5.5 | 16 | 6 x 4 x 1.45 |
R5F1216CASP#30 | 32 | 2 | -40 to 85°C | 2.4 - 5.5 | 16 | 6 x 4 x 1.45 |
R5F1217AANA#40 | 16 | 2 | -40 to 85°C | 2.4 - 5.5 | 16 | 4 x 4 x 0.8 |
R5F1217AGNA#40 | 16 | 2 | -40 to 105°C | 2.4 - 5.5 | 16 | 4 x 4 x 0.8 |
R5F1211CASP#50 | 32 | 2 | -40 to 85°C | 2.4 - 5.5 | 16 | 4 x 4 x 1.45 |
R5F1211AGSP#10 | 16 | 2 | -40 to 105°C | 2.4 - 5.5 | 16 | 4 x 4 x 1.45 |
相關推薦:
深圳市立維創展科技有限公司,優勢代理分銷Renesas產品線,部分系列常備現貨。
推薦資訊
Broadcom?的PEX8648設備提供PCIExpress轉換性能,使用戶可以將可擴展性的高帶寬、非阻塞相互連接嵌入到各種應用系統,包括服務器存儲體系和通訊平臺。

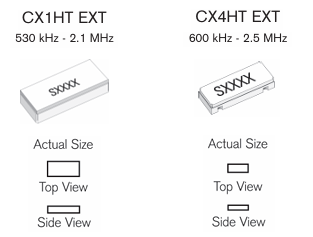

STATEK 提供的高溫晶體 CX1HT EXT 和 CX4HT EXT系列,專為在極端高溫環境下穩定運行的應用設計。這些晶體能在高達200°C的溫度下工作,預計壽命超過100,000小時,特別適合工業、井下儀器、旋轉軸傳感器和地下鉆探工具等場合。主要特點包括高溫操作(最高200°C)、高抗沖擊性、低電磁干擾(EMI)輻射和氣密性陶瓷封裝。應用領域包括井下儀器、旋轉軸傳感器、地下鉆探工具以及其他需要高溫穩定性和可靠性的工業應用。
