BNC765快速上升時間脈沖發生器800MHz

發布時間:2024-02-14 09:47:23     瀏覽:884

BNC765 型快速上升時間脈沖發生器提供高達 800 MHz 的脈沖頻率和 70 ps 的上升和下降時間。為了滿足高電壓要求,HV 選項提供高達 50V 的信號和 400ps 的超快上升時間。765 型具有可編程脈沖幅度和基線偏移,以及低至 300 皮秒的可編程寬度。延遲和脈寬分辨率為10 ps,抖動為<25 ps。手勢就緒觸摸屏 GUI 允許用戶快速設置 4 個輸出通道。傳統的按鈕和旋轉編碼器提供了額外的編程簡單性。我們在模擬前端也進行了重大改進,確保了最小的過沖和振鈴。這僅僅是個開始......765 型的創新硬件架構提供高級脈沖序列,例如雙脈沖或四脈沖,具有完全獨立的定時參數。

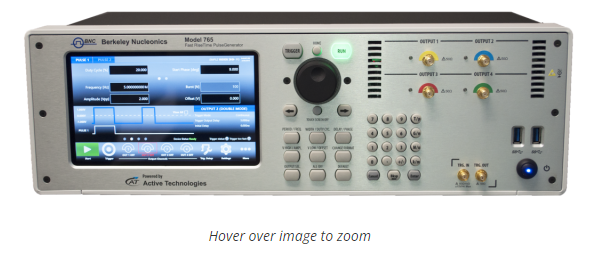

BNC765快速上升時間脈沖發生器

特征:

  • 快速上升和下降時間< 70 ps (20%-80%)

  • 300 ps 至 > 7 秒脈沖寬度

  • 每通道 800 MHz 代表速率,抖動為 4 ps RMS

  • 2 或 4 個獨立通道

  • 寬度和延遲分辨率為 10 ps

  • 可調脈沖幅度:10 mVpp 至 5 Vpp

  • ± 2.5 V 可調基線偏移

  • HV 選項(50V @ 400ps 上升時間)


應用:

  • 雷達和聲納系統

  • 半導體和激光器

  • 高精度定時

  • 大物理場(光電倍增管和對撞機)

  • 高速檢測器和比較器

  • 條帶硅仿真

  • 質譜

規格:


765765-高壓
渠道2 或 4 個獨立通道1 或 2 個獨立通道
脈沖周期

范圍:5ns 至 8 秒
分辨率:10 ps 抖動:4 ps

范圍:5 ns 至 8 秒

分辨率:10 ps

抖動:15 ps

最大脈沖頻率800 MHz(四通道模式)400 MHz(雙模、三模和四模)
準確性±2 頁/分鐘± 2 頁/分鐘
脈沖模式單脈沖、雙脈沖、三脈沖、四脈沖
外部寬度
單脈沖、雙脈沖、三脈沖、四脈沖
外部寬度
脈沖寬度

范圍:300 ps 至 8 秒

分辨率:10 ps

精度: ± 0.1 % + 30 ps

抖動:< 10ps

范圍:1 ns 至 8 秒

分辨率:10 ps

精度:± (1 % + 100 ps)2

抖動:< 10 ps

脈沖延遲

范圍:0 ps 至 8 秒

分辨率:10 ps

精度:± 0.1% + 100ps

范圍:0 ps 至 8 秒

分辨率:10 ps

精度:± 0.1% + 100ps

脈沖幅度

pk-pk范圍:10 mVpp 至 5 Vpp

分辨率:4 mV(幅度從 250 mV pp 到 5Vpp

分辨率:1 mV(幅度從 10 mV pp 到 250mVpp)

pk-pk范圍:100 mVpp 至 50 Vpp

分辨率:10 mV

基線偏移

量程:± 2.5V 可調

分辨率:2 mV

量程:-25V、-12.5V、0V、+12.5V、+25V(軟件可選)

分辨率:12.5V

上升和下降時間

上升/下降時間(20% 至 80%):<70 ps

上升/下降時間(10% 至 90%):< 95 ps(1Vpp 幅度),

< 105 ps(5Vpp 幅度)

上升/下降時間(20% 至 80%,偏移量=0V):

< 380 ps(高達 25Vpp 幅度)


上升時間(20%至80%,偏移=0V):

< 400 ps (高達 50Vpp 幅度)

下降時間(20% 至 80%,偏移量=0V):

< 490 ps (高達 50Vpp 幅度)


上升/下降時間(10% 至 90%,偏移量=0V):

< 560 ps(高達 25Vpp 幅度)


上升時間(10% 至 90%,偏移量 = 0V):

< 600 ps (高達 50Vpp 幅度)

下降時間(10% 至 90%,偏移量=0V):

< 800 ps(高達 50Vpp 幅度)

過頭

< 5%

< 8 % (高達 25Vpp 振幅)

< 5 % (從 25Vpp 到 50Vpp 幅度)

通道間抖動< 10 ps< 15 ps
輸出阻抗50 Ω
觸發模式單通道、連續通道、突發通道、門控單元
觸發輸入阻抗50 Ω 或 1kΩ 用戶可選
觸發輸入范圍± 3.5 V(50 Ω輸入阻抗)
± 10 V(1KΩ 輸入阻抗)
< 50mVpp 最小可檢測幅度
觸發閾值± 8V 10 mV 分辨率
± 100 mV
精度
最大觸發頻率40兆赫
最小觸發脈沖寬度1納秒
觸發抖動< 30ps(觸發輸入到觸發輸出),頻率≤ 15 MHz
參考時鐘輸入10MHz 至 100MHz
50 Ω輸入阻抗(交流耦合) -5 dBm 至 4 dBm 正弦波或方波(RT <1 ns,占空比介于 40% 至 60% 之間)
參考時鐘輸出10MHz 或參考時鐘 輸入頻率
50 Ω 輸出阻抗(直流耦合)
可調幅度 方波:0V 至 1.25 V 至 50 Ω [ 0V 至 2.5 V 至 Hi-Z ]
電源輸入100 - 240 V交流電 ± 10%, 47 - 63 赫茲,
功耗120 瓦300 瓦
環境
EMC 與安全
工作溫度:
41°F 至 +104 °F [ 5 °C 至 +40 °C ] 5% 至 80 % RH 無冷凝
9,842 英尺 [ 3,000 米]


儲存
-4 °F 至 140 °F [-20 °C 至 +60 °C] 5% 至 95 % RH 無冷凝
39,370 英尺 [ 12,000 米]

EN61010-1(安全) EN 61326-1:2013(標準) EN 61326-1:2013(抗擾度)

硬件和軟件Intel Celeron 2GHz 或更高
8 GB RAM 120 GB SSD
Windows
10
7 英寸觸摸液晶顯示器
HDMI、VGA、USB、RS-232 和 LAN 端口
尺寸(寬 x 高 x 深)
重量
17.5 x 5.3 x 12.6 英寸 [ 445 x 135 x 320 毫米 ] (3U 19“ 機架式)
21.7 磅 [ 9.7 千克 ]
運輸尺寸
裝運重量
24 x 19 x 13 英寸
28 磅
