Hypertronics四屏蔽同軸/雙屏蔽同軸微型連接器
發布時間:2021-01-04 16:07:31 瀏覽:1107
Hypertronics微型四屏蔽同軸連接器保持整個連接器對的信號屏蔽阻抗(在四屏蔽應用中超過每秒1 Gbit),并提供螺紋版本,包括直通和直角電纜安裝以及PCB安裝配置。

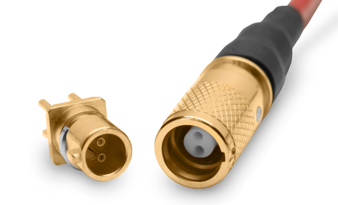

hypertronics微型二屏蔽同軸系列配備微型阻抗匹配連接器,可提供可控阻抗和緊密間隔的PCB焊盤間距。Hypertronics連接器可在真正的差異兩個屏蔽同軸封裝NDL,形狀記憶合金,和微型D大小的外殼。
hypertronics NDL微型二屏蔽同軸系列提供螺紋和快速斷開型,直徑比SMA同軸連接器小25%。六角螺母的最大螺紋直徑為250.0英寸。
Hypertronics連接器為高速以太網、消防線和光纖通道應用提供全套差分雙軸和四軸連接器、觸點和電纜組件。差分對、雙軸連接器和電纜組件在按需應用的高速匹配阻抗數據中提供優異的性能。信號對信號特性阻抗和信號對屏蔽特性阻抗在整個連接器對中保持恒定。真正的雙軸連接器接口確保信號完整性,同時最大限度地減少抖動和數據速率錯誤。
深圳市立維創展科技有限公司,授權代理銷售Hypertronics連接器產品,歡迎咨詢。
詳情了解Hypertronics請點擊:/brand/75.html
或聯系我們的銷售工程師:0755-83642657 QQ: 2295048674
機械和環境規范
罩殼型式 | -65°C至+ 125°C |
耐久性 | 插拔次數最低500次 |
耦合螺母 | 最低值2.3英寸磅 |
嚙合/ | 最大值3磅/3到5磅 |
耐蝕性 | MIL-STD-202方法101 |
抗沖擊性 | MIL-STD-202方法213br />測試條件B |
抗震性 | MIL-STD-202方法204 |
耐熱沖擊性 | MIL-STD-202方法107 |
材質與終飾
罩殼與內部觸頭 | 符合ASTM-B16的黃銅,UNS C36000合金 |
絕緣子 | 符合ASTM-D1710或ULTERM 1000的聚四氟乙烯(PTFE) |
連接器插頭/ | 符合ASTM-B211/221的6061-T6鋁材 |
墊片/密封件 | 硅酮橡膠,符合A-A-59588 |
電氣
觸頭額定電流 | 最大3.0安培 |
DWV | 最大250 VDC |
絕緣電阻 | 在直流200 V下最低為5000兆歐姆 |
帶寬 | 高達3千兆赫。 |
數據速率 | 每秒超過1 Gbit |
差分對線纜阻抗 | 150 歐姆 + 15 歐姆 |
信號到屏蔽線纜的阻抗 | 75 歐姆 + 10 歐姆 |
